一、【用途 Application】：
雙層繞包機適用于絞合線,并行線雙層/單層連續中心繞包包帶
二、【技術特點 Technique Feature】：
1．高轉速,生產效率是傳統包帶機的2.5倍
2．包帶張力自動演算追蹤,從滿盤到空盤保持恒張力,不須人工調整
3．觸摸屏設定重疊率,PLC控制,加減速及正常工作時包帶形成點穩定不動
4．收線排位采用軸排式結構，排幅排距任意設定
5．制作HDMI,DP,ATA,SATA ,SAS等高頻線材,合格率100%
三、【技術參數 Technique specifications】：

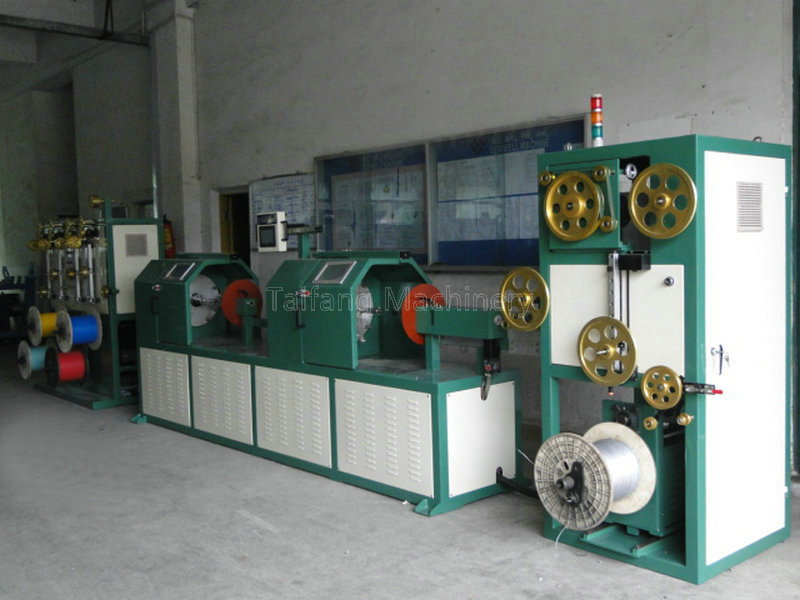

| 機器型號 | TF-500數控式雙層/單層繞包機 |
| 機器用途 | 適用于絞合線,并行線雙層/單層連續中心繞包包帶 |
| 芯線規格 | 32AWG–20AWG |
| 包帶材料 | 鋁箔帶,麥拉帶,棉紙帶,透明帶,云母帶,鐵氟龍帶 |
| 機器轉速 | MAX2000rpm / MAX28m/min |
| 機器動力 | 1HP馬達配變頻調速,包帶盤與引取馬達聯動 |
| 包帶張力 | 包帶張力自動演算追蹤,從滿盤到空盤保持恒張力,不須人工調整 |
| 收線張力 | 收線張力從滿盤到空盤保持恒定,不須人工調整 |
| 扁平電纜方式 | 軸排式收線,線材排位過程中無推/拉力損傷,排幅排距根據線材規格任意設定 |
| 放線型式 | 直線滑軌+滑塊重錘張力式動力放線,配變頻調速,設斷線保護功能 |
TAG: 500型臥式雙層繞包機
