一、【用途 Application】：

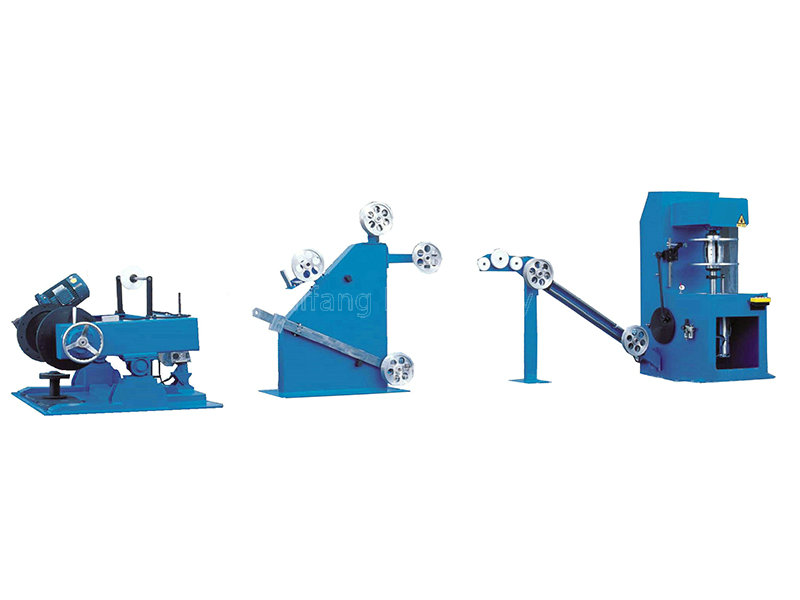

本機適用于五類、六類電纜8字型網狀成圈之用，符合行業(yè)國際先進線纜技術要求。紙匣線纜不用線盤、堆放方便、自由放線、不會扭曲、不會打結、使用方便、收放聯(lián)動、微機控制、自動精確定長，是當前網網線纜最先進的繞包方式。成圈方式不用線盤或卷芯，直接由線纜多層交叉卷繞。成圈后，在圈線中形成出線孔。圈線裝入紙匣后，在出線孔中插入塑料套管，線纜內端即可由塑料套管中放出，不會產生扭轉或打結。
二、【技術特點 Technique Feature】：
1． 成圈機與主動放線架配套同步，完成網絡線的網狀成圈；
2． 伺服馬達排線，PLC編程控制，交叉網狀均勻排列；
3． 預留內部出線孔，實現不打結不扭曲放線；
4． 標準線纜305米(1000Ft)/卷；
5． 可根據線纜箱定制成圈芯尺寸；
三、【技術規(guī)格 Technique Specifications】：
| 機器型號 | TF-500 |
| 最高轉速 | 3000rpm |
| 放線功率 | 5HP交流電機配變頻調速 |
| 放線張力 | 擺臂式可調配重 |
| 線盤升降 | 電機升降或液壓升降 |
| 排線功率 | 1.5KW伺服馬達 |
| 排線方式 | 直線滑軌式 |
| 計米方式 | 光電感應式 |
| 主機功率 | 3KW直流電機 |
| 電氣控制 | 變頻調速+PLC控制 |
| 涂裝 | 豆綠色（可由客戶指定） |
